Messe Stuttgart: Fachgerechte Abdichtung von Metallkassetten

Für die Fassadenerrichtung der 7 Messehallen wurden horizontal verlegte Stahlkassetten als Tragschale der Außenwandverkleidung eingesetzt. Diese Konstruktionselemente erfüllen die architektonischen Ansprüche an Statik und Wärmedämmung und ermöglichen eine schnelle und wirtschaftliche Herstellung der Fassaden.

Um Wärme- und Schallbrücken zu vermeiden müssen Stahlkassetten an den Quer- und Längsstößen dauerhaft abgedichtet werden. Bei der Auswahl einer zuverlässigen Abdichtung fiel die Entscheidung auf das Spezialdichtband ISO-MEMBRA SX des Abdichtungsspezialisten ISO-Chemie.

Das auf PUR-Weichschaumbasis aufgebaute Spezialdichtband eignet sich besonders für eine sichere und dauerhafte Abdichtung von stark beanspruchten Anschlüssen an der Gebäudehülle. Es funktioniert nach dem Wirkungsprinzip einer hochleistungsfähigen Dichtmembrane. Dadurch wird eine Schlagregendichtheit von 600 Pa erreicht, gleichzeitig kann eingeschlossene Baufeuchtigkeit zur Vermeidung von Kondensatschäden entweichen. Das Band besitzt außerdem hervorragende schall- und wärmedämmende Eigenschaften.

ISO-MEMBRA SX entspricht den Anforderungen der neuen EnEV, der IFBS-Richtlinie „Fugendichtheit von Konstruktionen im Stahlleichtbau“ und erfüllt die Anforderungen der DIN 18 542 BG1 für große Fugentoleranzen. Außerdem ist es vom ift Rosenheim fremdüberwacht.

Bei der Auswahl des Dichtbandes spielte die Expansionsfähigkeit des Bandes eine große Rolle.

ISO-MEMBRA SX wurde speziell für die zuverlässige Abdichtung von Bewegungsfugen mit großen Fugentoleranzen konzipiert. Das vorkomprimierte Dichtband hat eine starke Dehnfähigkeit und gleicht damit Fugentoleranzen und Fugendifferenzen wie sie bei profilierten Stahlkassetten gegeben sind dauerhaft aus.

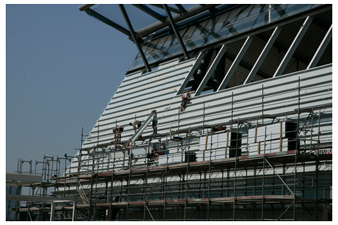

Die Fassadenarbeiten mußten teilweise in schwindelerregender Höhe und bei Außentemperaturen von 37 °C und mehr ausgeführt werden. Durch das günstige Aufgehverhalten ließ sich ISO-MEMBRA SX bei solch hohen Temperaturen genauso mühelos verarbeiten wie bei niedrigen.

Für den schnellen Fortgang der Montagearbeiten war die einfache Verarbeitbarkeit des Dichtbandes von entscheidender Wichtigkeit. Der Einbau der Stahlkassette wurde dabei in 3 Schritte unterteilt:

Vorbereitung
Vor der Montage des Dichtbandes wurde zuerst der Untergrund von Staub, Trennmittel, Öl, Fett und anderen Verunreinigungen gereinigt.

Verarbeitung
a) Bandmontage seitliche Anschlüsse

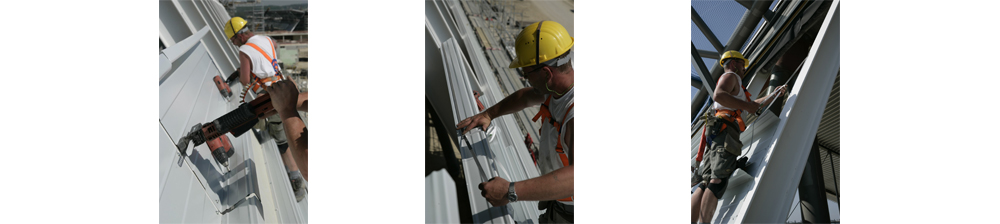

Die Klebeseite des Bandanfanges wurde am oberen Anschlusspunkt des Trägerelements fest angedrückt. Der Abdeckstreifen wurde dann von der Selbst-klebeseite nach unten abgezogen. Das Band wurde von oben nach unten entlang der Innenkante des Trägerelementes angeklebt. Das Band wurde vertikal bis über den Querstoss der unteren Kassette geklebt und dann abgeschnitten.

b) Bandmontage unterer Anschluss
Die Klebeseite des Bandanfanges wurde auf dem Rand des Kassettenquerstosses fest angedrückt. Anschließend wurde das Band entlang der inneren Rillung des Kassetten-querstosses aufgeklebt.

Montage Stahlkassette
Der untere Querstoss der einzubauenden Stahlkassette wurde auf den oberen Querstoss der bereits eingebauten Stahlkassette und an die seitlichen Träger gesetzt, angedrückt und anschließend vernietet. Nach der Montage der Kassette passt sich das Band der Kassetten-profilierung an.

Mit ISO-MEMBRA SX wurde eine dauerhafte und zuverlässige Abdichtung gegen Regen, Wärmeverlust und Schall erzielt.
