Juli 2023
VORWANDMONTAGESYSTEM ZUR PROJEKTBEZOGENEN VORKONFEKTIONIERUNG

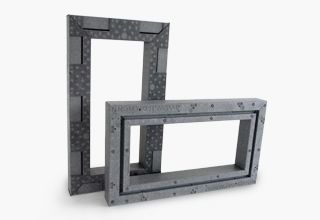

Auslieferung in kompletten Rahmen
Die PREFAB RAHMEN können für alle Auskragungen des klassischen ISO-TOP WINFRAMER „TYP 3“, also von 70 mm bis 200 mm individuell nach Maß bei ISO-Chemie hergestellt werden. Neben den klassischen Rahmen können auch Schrägfensterrahmen und U-Rahmen oder L-Winkel gefertigt werden. Dabei sind die Bauteile des passivhauszertifizierten Vorwandmontagesystems leicht und stabil.
Werkstattmontage mit objektbezogenen Systemkanteln

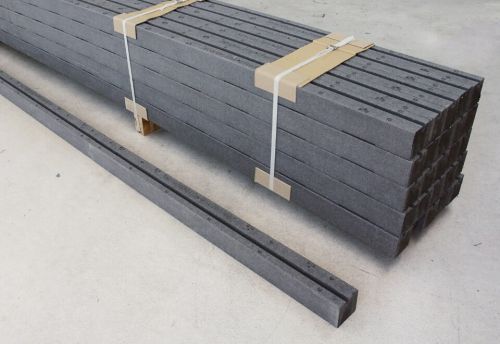

Alternativ dazu können auch einzelne Systemkanteln von ISO-TOP WINFRAMER „TYP 3“ PREFAB in individuellen Lieferlängen und Auskragungsdimensionen, bis zu einer Länge von 585 cm, zur weiteren Vorkonfektionierung bestellt werden. Eine Auslieferung in maßgefertigten Längen ermöglicht, komplette Zargenrahmen unter kontrollierten Bedingungen beim Verarbeiter im Betrieb selbst vorzufertigen und das ganz ohne Verschnittabfall. In einem Folgeschritt können in die Zargenrahmen des PREFAB-Vormontagesystems auch gleich die entsprechenden Fensterrahmen mit passender Abdichtungslösung in der Werkstatt vormontiert werden. Damit wird die Montage vor Ort auf der Baustelle deutlich beschleunigt und erleichtern.

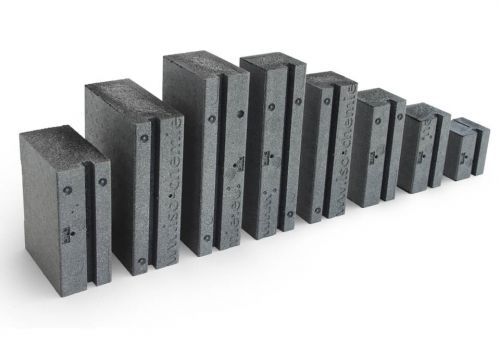

Dabei hat die neue PREFAB-Edition die gleichen Materialbeschaffenheit und technischen Eigenschaften wie die Systemkanteln des bewährten „TYP 3“. ISO-TOP WINFRAMER SYSTEMKANTELN PREFAB sind ab 70 mm Auskragung mit Konsolentaschen ausgestattet. In die verdeckt liegenden Konsolentaschen können zur zusätzlichen Stabilisierung ISO-TOP WINFRAMER ALUKONSOLEN bei schweren Fensterflügeln oder Anforderungen nach TRAV bzw. ETB eingesetzt werden.
Montagezeiten verkürzen
Eine Vorfertigung der Zargenrahmen bringt viele Vorteile mit sich. Arbeitsabläufe im Betrieb lassen sich unter kontrollierten Bedingungen effizienter planen und ausführen, als auf einer Baustelle. Denn eine witterungsunabhängige Vorbereitung im Werk verhindert, dass es zu problematischen Montageverzögerungen kommt. Außerdem lässt sich mit ISO-TOP WINFRAMER „TYP 3“ PREFAB wertvolle Montagezeit auf der Baustelle sparen und die Montageeinsätze dadurch optimieren - ein wichtiger Aspekt bei dem vorherrschenden Mangel an Monteuren!
Die Möglichkeit, dass maßgefertigte, projektbezogene Wunschlängen als vorgefertigte Bauteile produziert werden können, ist besonders für Großprojekte sehr interessant. Da aufwändige Arbeiten beim Zuschneiden und Zusammenfügen der Einzelbauteile wegfallen, kann ein großer Einspareffekt an Montagezeit und den daraus resultierenden Kosten erzielt werden.
ISO-TOP WINFRAMER UNTERBAUSTÜTZPROFILE
Als Ergänzung zu den PREFAB Systemkanteln können sogenannte Unterbaustützprofile passend zu den Auskragungsdimensionen geliefert werden. Solche Unterbaustützprofile, die auch als Knaggen bekannt sind, können verwendet werden, wenn die Lastaufnahme der unteren waagerechten Systemkantel in der Vorwandmontagezarge erhöht werden muss, um den statischen Anforderungen gerecht zu werden. Dadurch wird wie bei einem Bücherregal erreicht, dass die Kantel ein geringeres Kippmoment aufweist und höhere Lasten tragen kann. Die Profile gibt es in Längen zwischen 100 mm und 300 mm sowie in Sonderlängen, entsprechend den statischen Erfordernissen.
Qualitätsgeprüfte Vorwandmontage
Im ift-geprüften und IMA-getesteten VORWANDMONTAGESYSTEM ISO-TOP WINFRAMER „TYP 3“ PREFAB stehen umfangreiche Varianten und Dimensionen für alle Bausituationen zur Verfügung. Von 20 mm bis 300 mm Auskragung können Fenster vor der tragenden Wandschale montiert werden und perfekt in Wärmedämmverbundsysteme oder in der 2-schaligen Bauweise integriert werden.
Die wärmedämmenden Systemkanteln aus hochverdichtetem THERMAPOR haben eine sehr hohe Materialdichte von 150 kg/m³ sowie hervorragende Eigenschaften bei der Traglast und Wärmedämmung. Außerdem wurde das Vorwandmontagesystem nach RC2 und RC3 als einbruchhemmendes Bauteil geprüft und nach ETB-Richtlinie auf Absturzsicherung getestet. Darüber hinaus ist eine brandschutztechnische Anwendbarkeit bis Gebäudeklasse 5 bestätigt.
Alles in allem können Verarbeiter von der neuen „PREFAB“ Edition des Vorwandmontagesystems ISO-TOP WINFRAMER „TYP 3“ nur profitieren. Eine projektbezogene Vorproduktion von kompletten Zargenrahmen macht die Kalkulation verlässlicher und ermöglicht eine zeit- und kostenoptimierte Montage auf der Baustelle.
