ISO-TOP WINFRAMER „TYP 1“ E30: NOWY SYSTEM MONTAŻU W ZEWNĘTRZNEJ WARSTWIE IZOLACJI CIEPLNEJ DLA FASAD PRZECIWPOŻAROWYCH

E30 zgodnie z EN 1366-4

Elementy intumescencyjne nowego materiału roboczego PURATHERM E30 wytwarzają efekt „puchnięcia“ przy dużym działaniu gorąca. Dzięki temu w przypadku pożaru możemy efektywnie zapobiec tworzeniu się dodatkowych fug powstających przez zanik materiału, które mogłyby być wspierane przez rozprzestrzeniający się ogień. Czas odporności ogniowej zgodnie z EN 1366-4 został sklasyfikowany na E30.

Montaż w płaszczyźnie izolacji cieplnej

Z pomocą nowego wariantu E30 możemy szybko pozycjonować i pewnie mocować mechanicznie elementy drzwi i okien w zewnętrznej warstwie izolacji cieplnej, podobnie jak w klasycznym „TYP 1“. System składa się z izolującej cieplnie i nośnej kantówki systemowej z PURATHERM E30. Dla uzupełnienia elementów montażowych do dyspozycji mamy również płyty systemowe ISO-TOP WINFRAMER PLYTY SYSTEMOWE E30. Aby osiągnąć większe wysięgi, mogą one być kombinowane z kantówkami systemowymi.

Zastosowanie przy szczególnych wymaganiach przeciwpożarowych

Kantówki systemowe i płyty systemowe nadają się w szczególności do zastosowań przy szczególnych wymaganiach przeciwpożarowych do przenoszenia obciążeń okien, jak również drzwi balkonowych i tarasowych oraz oferują optymalne podłoże dla profesjonalnego 3-płaszczyznowego uszczelnienia fug połączeniowych za pomocą produktów systemowych ISO³-SYSTEMU USZCZELNIEŃ OKIENNYCH. Szczególnie wskazana w tym przypadku jest przykładowo przebadana przez Instytut RAL wielofunkcyjna taśma uszczelniająca fugi ISO-BLOCO ONE firmy ISO-Chemie.

Prosty montaż i oszczędność czasu

Elementy okien i drzwi mocowane są mechanicznie bezpośrednio w statycznie nośnym systemie ościeżnicowym. Jest to możliwe zarówno poprzez klasyczny montaż za pomocą powszechnie występujących śrub do mocowania okien, jak również za pomocą kotew metalowych. System montażu w zewnętrznej warstwie izolacji cieplnej docelowo zakrywany jest systemem izolacji cieplnej z wełny mineralnej lub EPS-F.

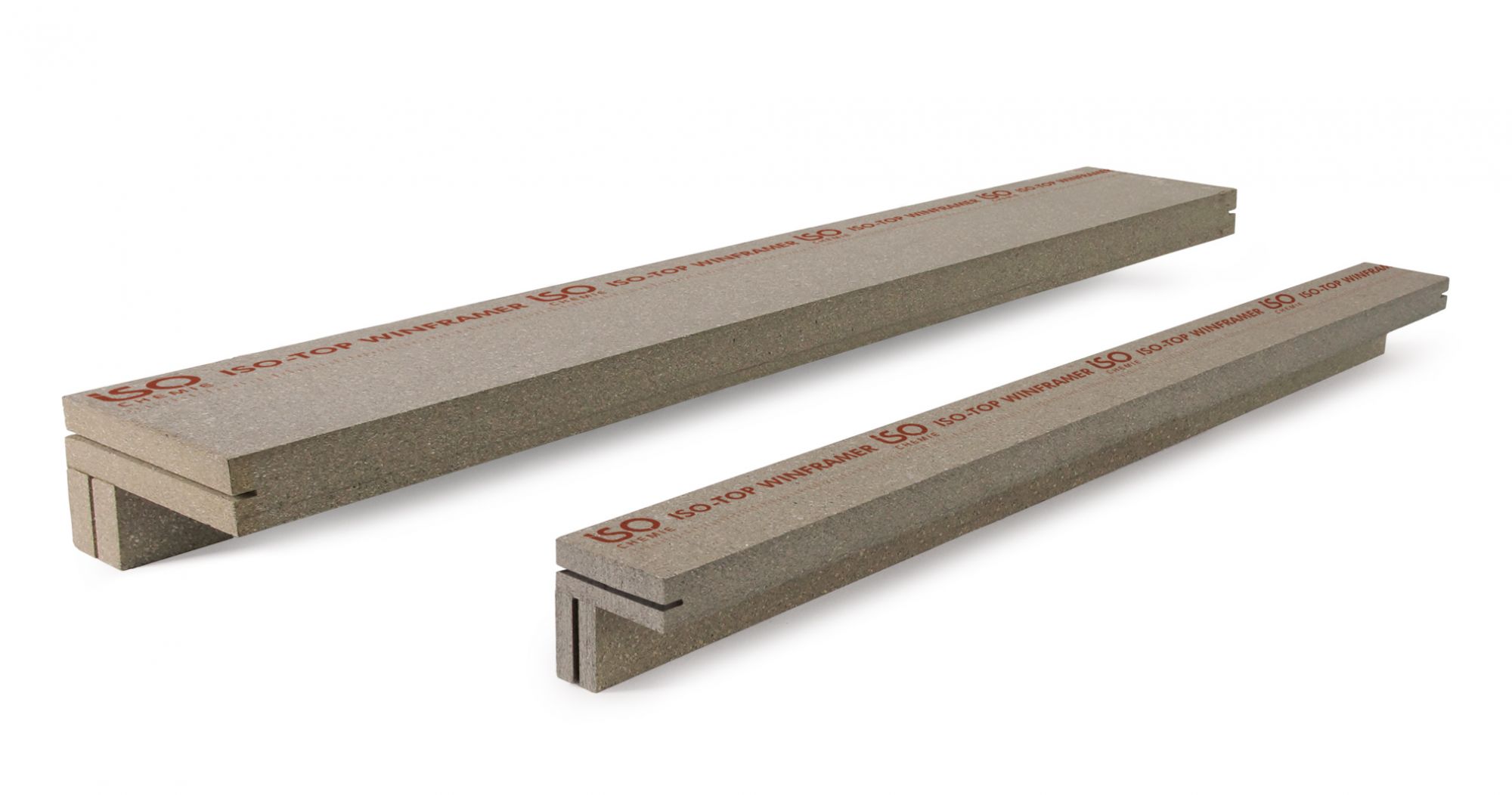

ISO-TOP WINFRAMER KANTÓWKA SYSTEMOWA „TYP 1“ E30 i PŁYTY SYSTEMOWE E30 przygotowane są wstępnie w różnych formatach i na miejscu budowy mogą być dopasowane na odpowiednią długość za pomocą piły tarczowej. Mocowanie do korpusu muru następuje, jak w klasycznym „TYP 1“ za pomocą kleju systemowego ISO-TOP KLEJ FLEX WF i uzupełniająco za pomocą powszechnych na rynku śrub okiennych.

Komfortowe połączenie wtykowe ułatwia dodatkowo montaż, ponieważ dzięki seryjnemu wyposażeniu we wpust i pióro kantówki systemowe mogą być łatwo i szybko montowane na wtyk od strony czołowej. Dzięki temu montaż może być wykonywany przez jedną osobę.

Spełnia wymagania Dyrektywy ETB

SYSTEM MONTAŻU W ZEWNĘTRZNEJ WARSTWIE IZOLACJI CIEPLNEJ ISO-TOP WINFRAMER „TYP 1“ E30 spełnia wymagania techniczne dotyczące zastosowania przy montażu okien z oszkleniem zabezpieczonym przed wypadnięciem.

Obliczenie czterech przypadków obciążeń & wstępne obliczenia statyczne

ISO-Chemie wspiera swoich klientów w zakresie obliczeń i protokołowania statyki zamocowań elementów budowlanych w fasadach nośnych oraz przed nimi. Specjalista od uszczelnień wykorzystuje w tym celu ISO-TOP WINFRAMER STATIK-TOOL, który został stworzony specjalnie w celu dokumentowania wszystkich przypadków obciążeń. Za jego pomocą możemy obliczyć cztery przypadki obciążeń „ciężar  własny“, „nacisk wietru“, „otwarte skrzydło“ i „otwarte skrzydło z dodatkowym obciążeniem“ w warstwie izolacji cieplnej oraz udokumentować obliczenia statyczne dla danego obiektu.

Narzędzie  znajduje się w ISO-PORTAL’u firmy na stronie internetowej: portal.iso-chemie.eu/statiktool.

10 lat gwarancji funkcjonalnej

10 lat gwarancji funkcjonalnej przemawia za długą żywotnością oraz niezawodnością tego innowacyjnego systemu montażu w zewnętrznej warstwie izolacji cieplnej. Materiał wykazuje bardzo dobrą odporność na starzenie. Jest odporny na gnicie, pleśnie oraz termity. Ponadto wyróżnia się wysoką odpornością na wilgoć. Także przy dłuższym czasie przebywania na wolnym powietrzu system zachowuje wysoką stabilność kształtu.

ISO-Chemie ze swoim zgłoszonym do opatentowania SYSTEMEM MONTAŻU W ZEWNĘTRZNEJ WARSTWIE IZOLACJI CIEPLNEJ ISO-TOP WINFRAMER „TYP 1“ E30, oferuje teraz również idealne rozwiązanie dla fasad przeciwpożarowych.
