Seinän ulkopuolinen asennusjärjestelmä ISO-TOP WINFRAMER „TYPE 1“ E30
Seinän etupuolinen asennus palonkestävissä julkisivuissa

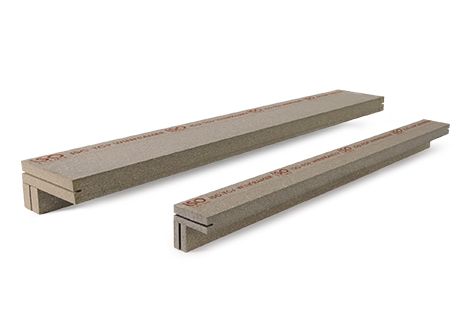

ETUPUOLINEN SEINÄASENNUSJÄRJESTELMÄ ISO-TOP WINFRAMER „TYPE 1” E30 mahdollistaa ikkunoiden sijoittamisen ja mekaanisen kiinnityksen eristystasoon. Se koostuu PURATHERM E30:stä valmistetusta lämpöä eristävästä ja kantavasta järjestelmäosista. Uuden PURATHERM E30 -materiaalin paisuvan ominaisuuden ansiosta ISO-TOP WINFRAMER „TYPE 1” E30 on suunniteltu erityisesti käytettäväksi palosuojajulkisivuissa. Osin ulkonevaa asennusta varten on saatavilla lisäksi ISO-TOP WINFRAMER SYSTEM BOARDS E30. Järjestelmäosia ja järjestelmäpaneeleita on eri muotoisia, ja ne voidaan sahata oikeaan pituuteen paikan päällä katkaisusahalla. Kiinnitys muuraukseen tehdään ISO-TOP FLEX-ADHESIVE WF -liimalla ja varmistetaan vielä ruuvaamalla (ks. ISO-TOP WF FIXINGS).
- ISO-TOP Winframer Berechnungstool
- ISO-TOP Winframer Statiktool
Paisuntailmiö lämmön vaikutuksesta
- ikkunoiden asennus lämpöeristettyihin tasopintoihin
- testauslaitosten laajat yksittäiset testit**
- E30 standardin EN 1366-4 mukaan
- paisuu kuumuudelle altistettuna
- yksinkertainen pituuden mukautus tavanomaisilla sirkkelisahoilla
- rakenteellisten lämpösiltojen väheneminen
- helppo asennus kätevän pistojärjestelmän ansiosta
- noudattaa Rakennusenergialain vaatimuksia ja suosituksia RAL „asennusohje”
- yhteensopiva EPBD kanssa
- 10 vuoden toiminnallisuus takuu*
* Asennus valmistajan takuuehtojen mukaisesti (saatavana pyynnöstä).
** Etupuoliseen seinäasennusjärjestelmään ei tällä hetkellä sovelleta mitään DIBt säännöksiä. Siksi hyväksynnät kuten aBG tai abZ, on testattava yksilöllisesti. Yksityiskohtaiset tiedot etupuolisen seinäasennusjärjestelmästä rakennushankkeita varten on hankittava vastuullisesta suunnittelutoimistosta.
Seinän etupuolinen asennusjärjestelmä palonkestäviin julkisivuihin
Järjestelmäosat ja järjestelmäpaneelit soveltuvat erityisten paloteknisten vaatimusten m ukaiseen ikkunoiden, parvekeja terassiovien kuormansiirtoon ja tarjoavat optimaalisen perustan ikkunoiden saumaliitosten tiivistämiseen. Ikkuna- ja ovielementit kiinnitetään mekaanisesti suoraan staattisesti tukevaan karmijärjestelmään. Tämä on mahdollista sekä perinteisellä läpivientiasennuksella, jossa käytetään tavallisia ikkunan kiinnitysruuveja, että metallikannattimilla. Tämän jälkeen etupuolinen seinäasennusjärjestelmä peitetään mineraalivillasta tai EPS-F:stä valmistetulla lämmöneristyksellä.
