ISO-TOP WF FIXATION
Montage confortable avec une qualité supérieure
Fixation de haute qualité et sûre sur différents supports
Pour la fixation mécanique supplémentaire des SYSTÈMES DE PRÉ-CADRE ISO-TOP WINFRAMER, on utilise des vis et des consoles de haute qualité. Outre la fixation mécanique nécessaire des cadres de fenêtres et de portes dans les systèmes de pré-cadre en applique extérieur, les pré-cadres doivent également être vissés sur le mur. Les vis adaptées aux systèmes de pré-cadre garantissent un montage confortable et rapide.
- Adapté et approuvé pour la fixation dans les SYSTÈME DE PRÉ-CADRE ISO-TOP WINFRAMER
- Approuvé pour une utilisation sur des supports courants dans la construction
- Géométrie adaptée de la tête de vis pour les systèmes PUR et EPS à haute densité
Un montage adapté à toutes les exigences
Après avoir collé les systèmes de pré-cadre de manière linéaire avec l’ISO-TOP COLLE WF sur les différents supports tels que le béton, la brique silico-calcaire, la brique / Poroton, le béton cellulaire et le bois, on procède à une fixation mécanique complémentaire avec les vis pour des fenêtres mentionnées ici.
Pour les éléments de construction à hauteur du sol, il peut être nécessaire de réaliser une fixation supplémentaire. Au sein des SYSTÈMES DE PRÉ-CADRE ISO-TOP WINFRAMER sont proposées à cet effet différentes variantes de fixation.
À l'aide des ISO-TOP WINFRAMER CONSOLES EN ALU, la base d'une fixation dans l’ISO-TOP WINFRAMER PROFILÉ DU SYSTÈME est déjà créée pendant la mise en oeuvre. Avec ISO-TOP ETB PATTE EL et ISO-TOP JUSTA ETB ANCRE BA, il est possible, aussi bien pendant qu'après le montage, d’effectuer une fixation sur la surface intérieure de l'embrasure.
Ainsi, les composants de fixation adaptés à chaque cas d'application sont disponibles.
Les ISO-TOP WF VIS sont spécialement conçues pour les SYSTÈMES DE PRÉ-CADRE ISO-TOP WINFRAMER et peuvent être utilisées aussi bien pour la fixation des cadres de fenêtres ou de portes dans le système pré-cadre que pour la fixation sur des supports courants dans la construction. Le tableau suivant indique le type et la longueur des vis à utiliser.
Le guide de mise en oeuvre ISO-TOP WINFRAMER contient des informations sur l'utilisation et la mise en oeuvre des ISO-TOP WF FIXATIONS.
ISO-TOP WINFRAMER CONSOLE EN ALUMINIUM*
À insérer dans les poches de la console du „TYPE 3“ et dans la zone de pliage du ISO-TOP WINFRAMER.
Intégration simple pendant le montage et fixation ultérieure possible aux points de fixation existants.

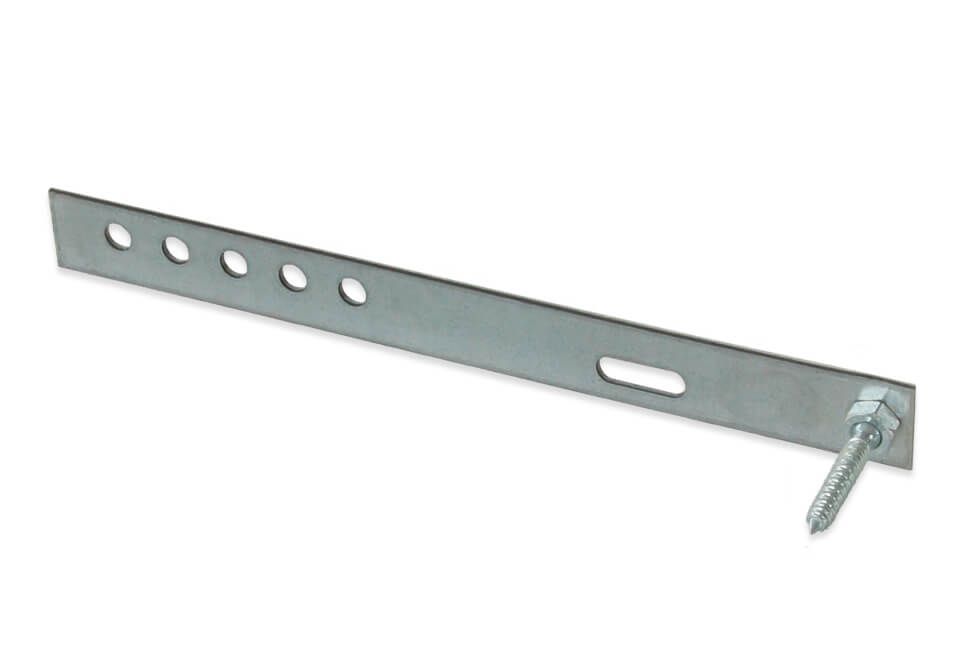

ISO-TOP ETB PATTE EL*
Pour un montage simple et un équipement ultérieur de fixations.
Possibilité de fixation ultérieure aux points de fixation existants.
ISO-TOP JUSTA ETB ANCRE BA*
Pour un montage et un calage simples des éléments de construction.
Ajustement, transfert de charge et calage fonctionnel par vis d'ajustement.
ISO-TOP JUSTA TT PLATEAU-SUPPORT*
Pour le transfert de charge et la fixation latérale des éléments de construction.
Ajustement, transfert de charge et calage fonctionnel par vis d'ajustement.
ISO-TOP OUTIL D'AJUSTEMENT*
Pour le réglage des vis d'ajustement de JUSTA ETB ANCRE BA et JUSTA TT PLATEAU-SUPPORT.
Fonction d'encliquetage mécanique pour le réglage de la position de la fenêtre à l'état installée.
ISO-TOP WF VIS*
Différents types de vis ainsi que longueurs et diamètres disponibles pour les différents SYSTÈMES de pré-cadre ISO-TOP WINFRAMER „TYPE 1“, „TYPE 1“ PREFAB, „TYPE 1“ E30 und „TYPE 3“ ainsi que pour les différents matériaux de paroi.
Vous trouverez les dimensions et les mesures sur la fiche technique du produit.
